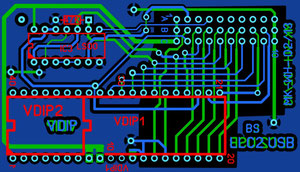

Layoutbild des VDIP-USB Adapters

Siehe auch GIDE-USB-Karte

Bild zum vergrößern anklicken

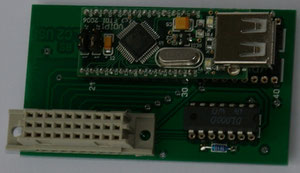

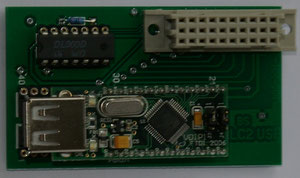

Der USB-Adapter sitzt jetzt mit seiner Unterkante auf der Grundplatine auf. Damit  hat der Aufbau eine grössere Stabilität.

Die 30 Polige Buchsenleiste wird bis zum Anschlag auf die Platine gesteckt.

Darauf achten das der Stecker nicht verdreht aufgesetzt wird!

Die Löt-Brücken auf der Rückseite je nach verwendetem VDIP beachten.



Junper auf VDIP:



J3  1 - 2  stecken

J4  2 - 3  stecken



 Datei :  Ftrfb.ftd muß auf dem USB-Stick sein

Leicht geändert mit Steckrichtung von Vorne und für VDIP1 und VDIP2 geeignet!

Kompentium Rolf Weidlich
USB-Modul_V3.pdf
Adobe Acrobat Dokument 699.7 KB
