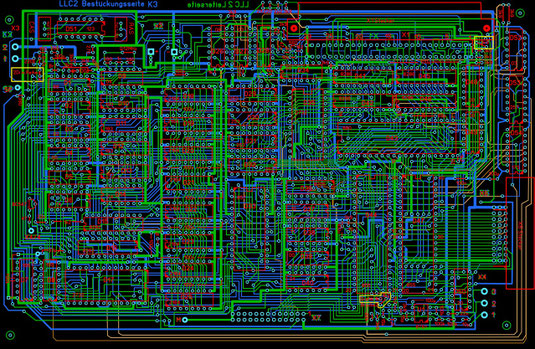

Layout

Bild zum vergrößern anklicken



Wichtige Änderungen :

1. Im rechten  gelben  Kasten noch einen Widerstand 3k9 für die MEMDI-Leitung zum Modul1 einfügen.

2. Zum BAS Ausgang 2 Dioden in Reihe schalten, sonst Doppelbild (siehe Stromlaufplan)



3. Für den Monitor 10.3 von Ralph ist noch ein Widerstand  1k2 für die Grafiktaste einzulöten.

    Gelber Kasten rechts unten.





JPG Bild 9.2 MB
